L'evaporatore di defrost elevatori sono dispositivi di raffreddamento adatti a vari impianti di conservazione a freddo grande, medio e piccolo (come alimenti congelati e conservazione di stoccaggio). Il dispositivo di raffreddamento dell'aria di defrost elettrico è disponibile in tre forme: tipi DL, DD e DJ, adatti per la conservazione a freddo con temperature diverse.
Questa serie di prodotti ha le seguenti caratteristiche :
○ Struttura razionale, persino distribuzione del gelo e alta efficienza di scambio di calore;
○ L'involucro esterno è realizzato con piastre d'acciaio di alta qualità, rivestite di superficie per la resistenza alla corrosione, con un aspetto elegante;
○ MOTORI VENTIPI SPECIALI Garantire un basso rumore, un flusso d'aria di grandi dimensioni e un funzionamento regolare;
○ I riscaldatori elettrici tubolari a forma di U in acciaio inossidabile con forti proprietà di isolamento vengono inseriti nelle pinne, garantendo un breve periodo di sbrinamento e risultati eccellenti;
○ Il materiale di involucro può essere personalizzato utilizzando fogli di alluminio in rilievo o acciaio inossidabile in base alle esigenze dei clienti;
○ Il dispositivo di raffreddamento dell'aria è sottoposto a test a 2,8 MPa per garantire la stabilità del prodotto durante l'uso.
Relier d'aria ad alta temperatura montato su soffitto DL
Modellolololo | Rif. Capacità (KW) | UNrea di raffreddamento (㎡) | Spaziatura del foglio | Fan | Riscaldatore di defrost | |||||||
Qty | Diametro della lama (mm) | Volume d'aria (m³/h) | Pressione (PA) | Energia (W) | Alimentazione elettrica | Bobina (KW) | Acqua (KW) | Alimentazione elettrica | ||||
DL-2.1/10 | 2.1 | 10 | 4.5 | 1 | 350 | 2700 | 90 | 180 | 220 V/380V 50Hz 1PH/3PH | 0.8 | 0.8 | 220V 50Hz 1Ph |
DL-3.1/15 | 3.1 | 15 | 2 | 300 | 2*2000 | 60 | 2*85 | 1 | 1.0 | |||
DL-4.2/20 | 4.2 | 20 | 2 | 350 | 2*2700 | 90 | 2*180 | 1.1 | 1.1 | |||
DL-5.2/25 | 5.2 | 25 | 2 | 350 | 2*2700 | 90 | 2*180 | 380V 50Hz 3PH | 1.2 | 1.2 | ||
DL-8.2/40 | 8.2 | 40 | 2 | 400 | 2*4000 | 100 | 2*230 | 3.4 | 1.7 | |||
DL-11.5/55 | 11.5 | 55 | 2 | 400 | 2*4000 | 100 | 2*230 | 3.4 | 1.7 | |||
DL-16.7/80 | 16.7 | 80 | 2 | 500 | 2*6600 | 125 | 2*460 | 3.6 | 1.8 | |||
DL-22.0/105 | 22 | 105 | 2 | 500 | 2*6600 | 125 | 2*460 | 5.7 | 1.9 | |||
DL-255.8/125 | 25.8 | 125 | 3 | 500 | 3*6600 | 125 | 3*460 | 8 | 2.0 | |||
DL-35.6/160 | 33.6 | 160 | 3 | 500 | 3*6600 | 125 | 3*460 | 8.4 | 2.1 | |||
DL-38.7/185 | 38.7 | 185 | 4 | 500 | 4*6600 | 125 | 4*460 | 8.8 | 2.2 | |||
DL-44.0/210 | 44 | 210 | 4 | 500 | 4*6600 | 125 | 4*460 | 9.6 | 2.4 | |||
DL-52.9/260 | 52.9 | 260 | 2 | 600 | 2*10000 | 200 | 2*1100 | 14 | 2.0 | |||
DL-67.2/330 | 67.2 | 330 | 3 | 600 | 3*10000 | 200 | 3*1500 | 14.7 | 2.1 | |||
DL-83.4/410 | 83.4 | 410 | 3 | 600 | 3*10000 | 200 | 3*1500 | 15.4 | 2.2 |
Nota: i dati nella tabella si basano sull'uso del refrigerante R22, in t (libreria) = 0 ℃, λt = 10 ℃.
Radiatore dell'aria a temperatura media del tipo di soffitto DD
Model | Rif. Capacità (KW) | Area di raffreddamento (㎡) | Spaziatura del foglio | Fan | Riscaldatore di defrost | |||||||
Qty | Diametro della lama (mm) | Volume d'aria (m³/h) | Pressione (PA) | Potenza (W) | Alimentazione elettrica | Bobina (KW) | Acqua (KW) | Alimentazione elettrica | ||||
DD-1.4/7 | 1.4 | 7 | 6 | 1 | 350 | 2700 | 90 | 180 | 220 V/380V 50Hz LPH/3PH | 0.8 | 0.8 | 220V 50Hz 1Ph |
DD-2.35/12 | 2.35 | 12 | 2 | 300 | 2 × 2000 | 60 | 2x85 | 1.0 | 1.0 | |||
DD-3.0/15 | 3.0 | 15 | 2 | 350 | 2 × 2700 | 90 | 2x180 | 1.1 | 1.1 | |||
DD-4.0/22 | 4.0 | 22 | 2 | 350 | 2 × 2700 | 90 | 2x180 | 380V 50Hz 3PH | 1.2 | 1.2 | ||
DD-6.0/30 | 6.0 | 30 | 2 | 400 | 2 × 4000 | 100 | 2x230 | 3.4 | 1.7 | |||
DD-8.0/40 | 8.0 | 40 | 2 | 400 | 2 × 4000 | 100 | 2x230 | 3.4 | 1.7 | |||
DD-12.0/60 | 12.0 | 60 | 2 | 500 | 2 × 6600 | 125 | 2x460 | 5.4 | 1.8 | |||
DD-15.9/80 | 15.9 | 80 | 2 | 500 | 2 × 6600 | 125 | 2x460 | 7.1 | 1.9 | |||
DD-20.0/100 | 20.0 | 100 | 3 | 500 | 3 × 6600 | 125 | 3x460 | 10.0 | 2.0 | |||
DD-254.0/120 | 24.0 | 120 | 3 | 500 | 3 × 6600 | 125 | 3x460 | 10.5 | 2.1 | |||
DD-28.0/140 | 28.0 | 140 | 4 | 500 | 4 × 6600 | 125 | 4x460 | 11.0 | 2.2 | |||
DD-32.1/160 | 32.1 | 160 | 4 | 500 | 4 × 6600 | 125 | 4x460 | 12.0 | 2.4 | |||
DD-37.4/200 | 37.4 | 200 | 2 | 600 | 2 × 10000 | 200 | 2x1500 | 16.0 | 2.0 | |||
DD-46.8/250 | 46.8 | 250 | 3 | 600 | 3 × 10000 | 200 | 3x1500 | 16.8 | 2.1 | |||
DD-56.2/310 | 56.2 | 310 | 3 | 600 | 3 × 10000 | 200 | 3x1500 | 17.6 | 2.2 |
Nota: i dati nella tabella si basano sull'uso del refrigerante R22, in t (libreria) = 0 ℃, λt = 10 ℃.
DJ Tipo di soffitto a bassa temperatura radiatore dell'aria
Model | Rif. capacità (KW) | Area di raffreddamento (㎡) | Spaziatura del foglio | Fan | Riscaldatore di defrost | |||||||
Qty | Diametro della lama (mm) | Volume d'aria (m³/h) | Pressione (PA) | Potenza (W) | Alimentazione elettrica | Bobina (KW) | Acqua (KW) | Alimentazione elettrica | ||||
DJ-0.85/5 | 0.85 | 5 | 4.5 | 1 | 350 | 2700 | 90 | 180 | 220 V/380V 50Hz LPH/3PH | 1 | 1 | 220V 50Hz 1Ph |
DJ-1.3/10 | 1.3 | 10 | 2 | 300 | 2 × 2000 | 60 | 2 × 85 | 1.1 | 1.1 | |||
DJ-2.3/15 | 2.3 | 15 | 2 | 350 | 2 × 2700 | 90 | 2 × 180 | 1.2 | 1.2 | |||
DJ-4.0/20 | 4.0 | 20 | 2 | 400 | 2 × 4000 | 100 | 2 × 230 | 380V 50Hz 3PH | 3.4 | 1.7 | ||
DJ-5.1/30 | 5.1 | 30 | 2 | 400 | 2 × 4000 | 100 | 2 × 230 | 3.4 | 1.7 | |||
DJ-7.8/40 | 7.8 | 40 | 2 | 500 | 2 × 6600 | 125 | 2 × 460 | 5.4 | 1.8 | |||
DJ-9.5/55 | 9.5 | 55 | 2 | 500 | 2 × 6600 | 125 | 2 × 460 | 7.6 | 1.9 | |||
DJ-12.8/70 | 12.8 | 70 | 3 | 500 | 3 × 6600 | 125 | 3 × 460 | 10.0 | 2.0 | |||
DJ-15.7/85 | 15.7 | 85 | 3 | 500 | 3 × 6600 | 125 | 3 × 460 | 10.5 | 2.1 | |||
DJ-18.5/100 | 18.5 | 100 | 4 | 500 | 4 × 6600 | 125 | 4 × 460 | 11 | 2.2 | |||
DJ-21.6/115 | 21.6 | 115 | 4 | 500 | 4 × 6600 | 125 | 4 × 460 | 12 | 2.4 | |||
DJ-23.8/140 | 23.8 | 140 | 2 | 600 | 2 × 10000 | 200 | 2 × 1500 | 16.0 | 2.0 | |||
DJ-29.0/170 | 29 | 170 | 3 | 600 | 3 × 10000 | 200 | 3 × 1500 | 16.8 | 2.1 | |||
DJ-35.9/210 | 35.9 | 210 | 3 | 600 | 3 × 10000 | 200 | 3 × 1500 | 17.6 | 2.1 |
Nota: i dati nella tabella si basano sull'uso del refrigerante R22, in t (libreria) = 0 ℃, λt = 10 ℃

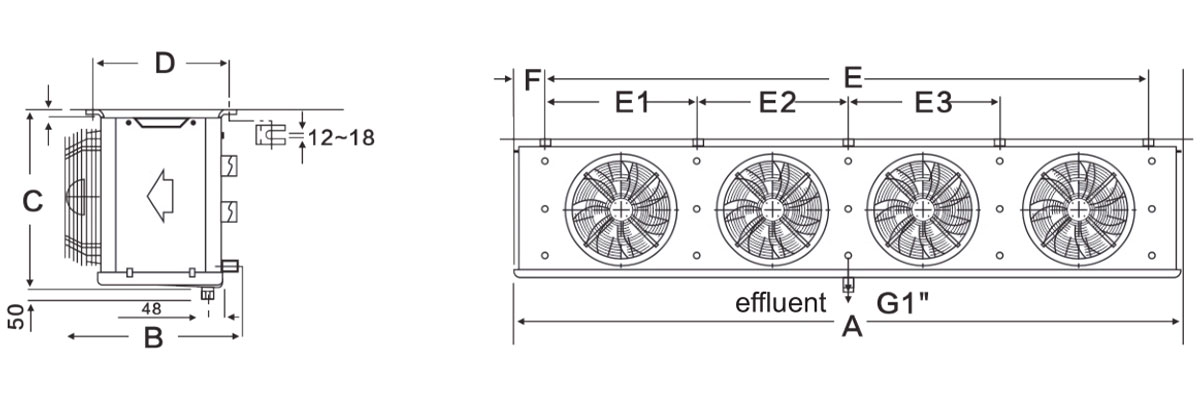

Dimensioni esterne e dimensioni di installazione dei radiatori dell'aria montati a soffitto
Model | A | B | C | D | E | E1 | E2 | E3 | F | Tubo di ingresso (φ mm) | Trachea posteriore (φ mm) | Drenaggio |
DL-2.1/10 | 760 | 390 | 460 | 240 | 530 | / | / | / | 80 | 12 | 22 | G1 " |
DD-1.4/7 | ||||||||||||
DL-3.1/15 | 1010 | 390 | 460 | 240 | 780 | / | / | / | ||||
DD-2.35/12 | ||||||||||||
DJ-1.2/7 | ||||||||||||
DL-4.2/20 | 1160 | 350 | 465 | 240 | 930 | / | / | / | ||||
DD-3.0/15 | ||||||||||||
DJ-1.32/10 | ||||||||||||
DL-5.2/25 | 1310 | 430 | 460 | 310 | 1080 | / | / | / | 12 | 22 | ||
DD-4.0/22 | ||||||||||||
DJ-2.3/15 | ||||||||||||
DL-8.2/40 | 1535 | 530 | 580 | 375 | 1280 | 625 | 655 | / | 16 | 25 | ||
DD-6.0/30 | ||||||||||||
DJ-4.0/20 | ||||||||||||
DL-11.5/55 | 1535 | 530 | 580 | 375 | 1280 | 625 | 655 | / | ||||
DD-8.0/40 | ||||||||||||
DJ-5.1/30 | ||||||||||||
DL-16.7/80 | 1795 | 690 | 680 | 450 | 1530 | 750 | 780 | / | 95 | 19 | 38 | |
DD-12.0/60 | ||||||||||||
DJ-7.8/40 | ||||||||||||
DL-22.0/105 | 1795 | 690 | 680 | 450 | 1530 | 750 | 780 | / | ||||
DD-15.9/80 | ||||||||||||
DJ-9.5/55 | ||||||||||||
DL-255.8/125 | 2275 | 690 | 680 | 450 | 2010 | 660 | 660 | 690 | 38 | G1.5 " | ||
DD-20.0/100 | ||||||||||||
DJ-12.8/70 | ||||||||||||
DL-35.6/160 | 2695 | 690 | 680 | 450 | 2430 | 800 | 800 | 830 | ||||
DD 24.0/120 | ||||||||||||
DJ-15.7/85 | ||||||||||||
DL-38.5/185 | 3095 | 690 | 680 | 450 | 2830 | 700 | 700 | 730 | 25 | 50 | ||
DD-28.0/140 | ||||||||||||
DJ-18.5/100 | ||||||||||||
DL-44.0/210 | 3495 | 690 | 680 | 450 | 3230 | 800 | 800 | 830 | ||||
DD-32.1/160 | ||||||||||||
DJ-21.6/115 | ||||||||||||
DL-52.5/260 | 2200 | 980 | 890 | 605 | 1950 | 950 | 1000 | / | ||||
DD-37.4/200 | ||||||||||||
DJ-23.8/140 | ||||||||||||
DL-67.2/330 | 2700 | 980 | 890 | 605 | 2450 | 800 | 800 | 850 | ||||
DD-46.8/250 | ||||||||||||
DJ-29.0/170 | ||||||||||||
DL-83.4/410 | 3190 | 980 | 890 | 605 | 2930 | 960 | 960 | 1010 | ||||
DD-56.2/310 | ||||||||||||
DJ-35.9/210 |
