Di seguito è riportata una descrizione tecnica di come condensatori evaporativi lavoro:
■Principio di funzionamento fondamentale
I condensatori evaporativi respingono il calore combinando il raffreddamento dell'aria con l'evaporazione dell'acqua. A differenza dei condensatori standard che si basano esclusivamente sul trasferimento di calore sensibile, sfruttano l'assorbimento del calore latente durante l'evaporazione dell'acqua.

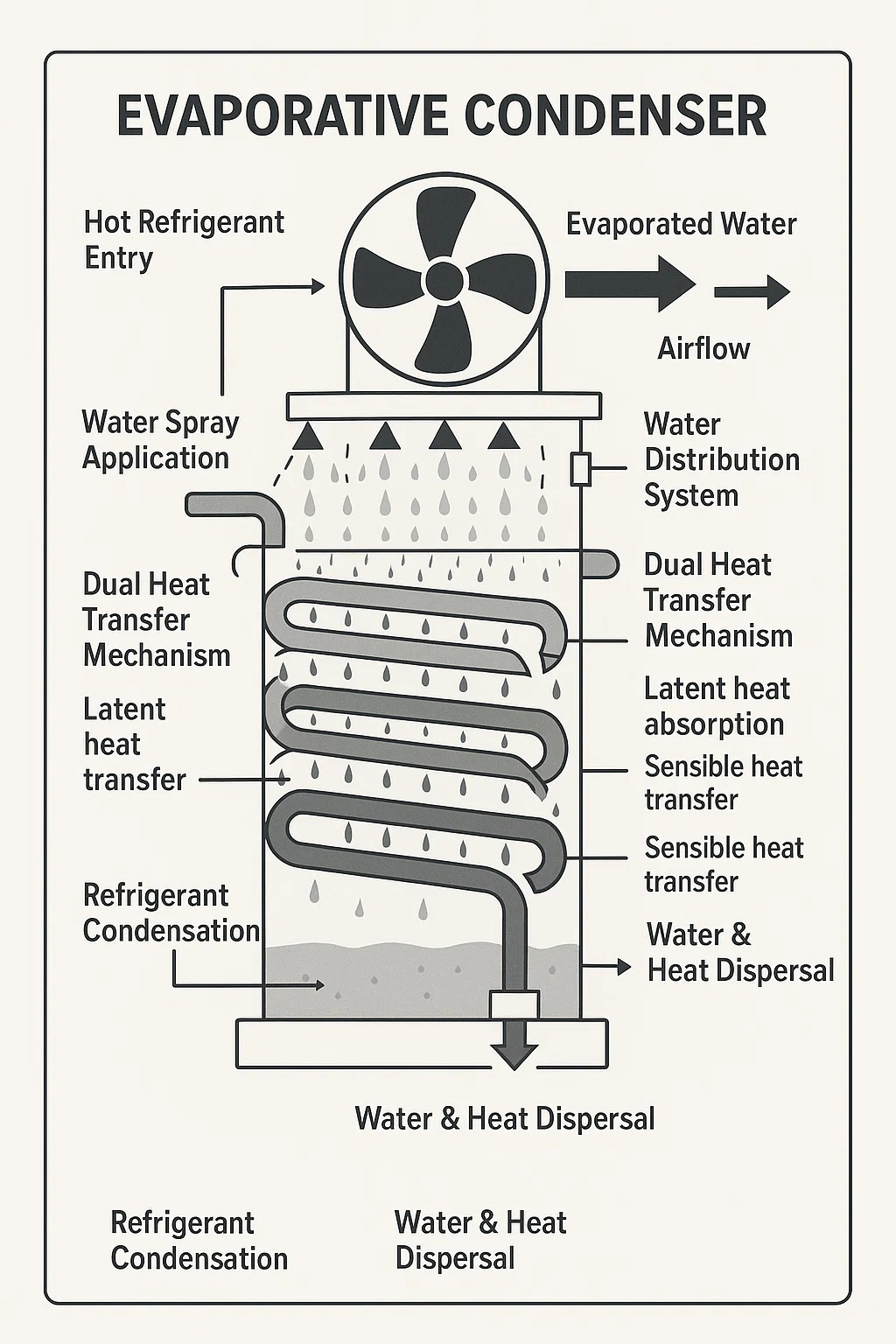

■Operazione passo passo
▸Ingresso refrigerante caldo
Il vapore caldo e ad alta pressione proveniente dal compressore entra nel tubo a spirale del condensatore.
▸Applicazione di spruzzo d'acqua
Una pompa spruzza acqua continuamente sulla parte esterna delle serpentine del refrigerante.
L'acqua ricopre le superfici dei tubi, formando una pellicola sottile.
▸Interazione del flusso d'aria forzato
I ventilatori aspirano l'aria ambiente attraverso il fascio di batterie umide.
Il flusso d'aria accelera l'evaporazione del film d'acqua sulle batterie.
▸Doppio meccanismo di trasferimento del calore
Assorbimento di calore latente: l'energia proveniente dal vapore refrigerante viene trasferita all'acqua, provocando l'evaporazione.
Trasferimento di calore sensibile: il flusso d'aria porta via il calore residuo dal refrigerante e dall'acqua non evaporata.
▸Condensazione del refrigerante
La perdita di calore provoca la condensazione del vapore refrigerante in un liquido ad alta pressione all'interno delle batterie.
▸Dispersione di acqua e calore
L'acqua evaporata esce sotto forma di vapore nell'aria di scarico.
L'acqua non evaporata viene raccolta in una coppa per il ricircolo.
■Componenti chiave del sistema
Pacchetto bobina: tubi contenenti refrigerante (rame/acciaio inossidabile).
Sistema di distribuzione dell'acqua: ugelli spruzzatori, pompe e serbatoio di raccolta.
Ventilatori: tiraggio indotto (montato in alto) o tiraggio forzato (montato lateralmente).
Eliminatori di gocce: impediscono la fuoriuscita di gocce d'acqua con l'aria di scarico.
■Fattori critici di efficienza
▸Dipendenza dalla temperatura del bulbo umido
La temperatura di condensazione si avvicina alla temperatura ambiente del bulbo umido (non del bulbo secco), consentendo una pressione di mandata inferiore rispetto alle unità raffreddate ad aria.
▸Gestione della qualità dell'acqua
Le incrostazioni derivanti dall'acqua dura riducono il trasferimento di calore e richiedono un trattamento chimico/addolcimento.
Le valvole di spurgo controllano la concentrazione dei minerali.
▸Protezione antigelo
Gli additivi a base di glicole o i sistemi di drenaggio prevengono i danni causati dal ghiaccio invernale.
■Modalità di guasto nel mondo reale
▸Conseguenze di manutenzione trascurate
Ugelli ostruiti → Distribuzione non uniforme dell'acqua → Punti secchi → Surriscaldamento del refrigerante.
Accumulo di calcare → Tubazione isolata → Perdita di efficienza del 30%.
Crescita della legionella nei pozzetti dell'acqua non trattata.
▸Restrizioni al flusso d'aria
Polvere/detriti che bloccano le batterie o le pale del ventilatore → Evaporazione ridotta → Sovraccarico del compressore.
▸Perché questo non è un "evaporatore"
Gli evaporatori assorbono il calore (ad esempio, la bobina CA interna).
I condensatori evaporativi respingono il calore (funzione esterna).
