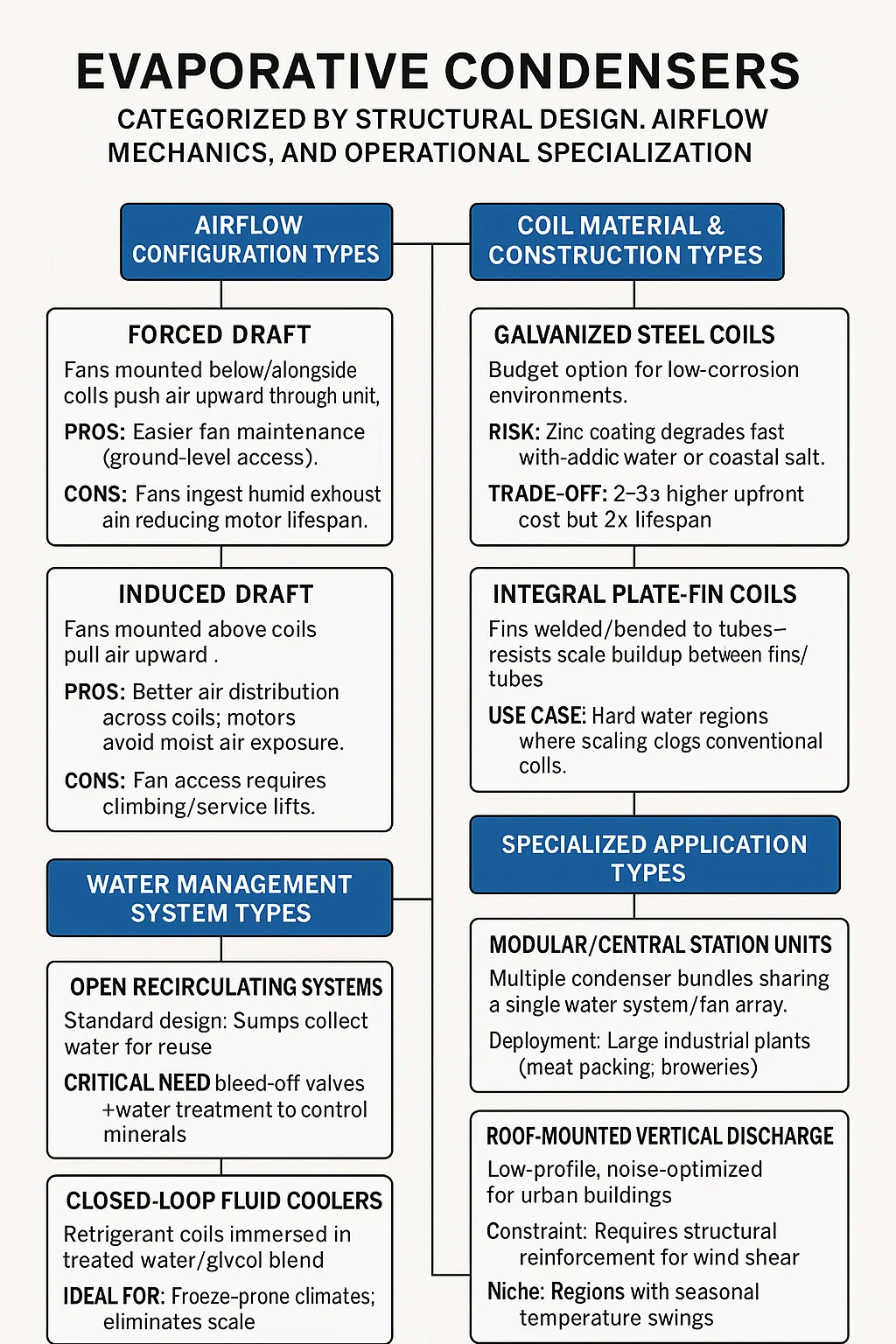

Condensatori evaporativi sono classificati in base alla progettazione strutturale, alla meccanica del flusso d'aria e alla specializzazione operativa. Di seguito è riportata una ripartizione mirata sul campo dei tipi comuni:
1. Tipi di configurazione del flusso d'aria
• Tiraggio forzato
Le ventole montate sotto/accanto alle batterie spingono l'aria verso l'alto attraverso l'unità.
Pro: Manutenzione della ventola più semplice (accesso da terra).
Contro: le ventole ingeriscono aria di scarico umida, riducendo la durata del motore.
• Draft indotto
I ventilatori montati sopra le batterie spingono l'aria verso l'alto.
Pro: migliore distribuzione dell'aria tra le bobine; i motori evitano l'esposizione all'aria umida.
Punti negativi: Per accedere ai ventilatori è necessario salire/ascensori di servizio.
2. Materiali e tipi di costruzione della bobina
•Bobine di acciaio zincato
Opzione economica per ambienti a bassa corrosione.
Rischio: il rivestimento di zinco si degrada rapidamente con acqua acida o sale costiero.
•Bobine in acciaio inossidabile
Per ambienti difficili (impianti chimici, siti costieri).
Compromesso: costo iniziale 2–3 volte più elevato ma durata 2 volte maggiore.
•Bobine con alette a piastra integrali
Alette saldate/incollate ai tubi: resiste all'accumulo di calcare tra alette/tubi.
Caso d'uso: regioni con acqua dura in cui il calcare intasa le bobine convenzionali.
3. Tipi di sistemi di gestione dell'acqua
•Sistemi a ricircolo aperti
Design standard: i pozzetti raccolgono l'acqua per il riutilizzo.
Esigenza critica: trattamento dell'acqua con valvole di spurgo per il controllo dei minerali.
•Raffreddatori di fluido a circuito chiuso
Serpentine frigorifere immerse in miscela acqua/glicole trattata.
Ideale per: climi soggetti al gelo; elimina il calcare ma riduce l’efficienza.
4. Tipi di applicazioni specializzate
•Unità modulari/stazione centrale
Più gruppi di condensatori che condividono un unico sistema idrico/serie di ventole.
Impiego: Grandi impianti industriali (confezionamento carne, birrifici).
•Scarico verticale montato sul tetto
Basso profilo, ottimizzato per il rumore per gli edifici urbani.
Vincolo: richiede rinforzo strutturale per il wind shear.
•Unità ibride asciutte/umide
Funziona come condensatore raffreddato ad aria finché la temperatura ambiente non supera la soglia, quindi passa alla modalità evaporativa.
Nicchia: regioni con sbalzi di temperatura stagionali.
